離合器是典型的特殊機器元件:
·在一個方向轉動時,內環和外環之間沒有接觸,即單向離合器是在自由的旋轉。
·在另一個方向轉動時,內環和外環之間緊密接觸,這時單向離合器可以傳遞很高的扭矩。
因此,如圖4-1所示,單向離合器的內環靜止時,外環延順時針?lè)较蜣D(zhuǎn)動(空轉運行)。然而,如果外環反方向轉動,內外環之間緊密接觸,內環會被驅動運行,跟著外環一起轉動(同步運行)。

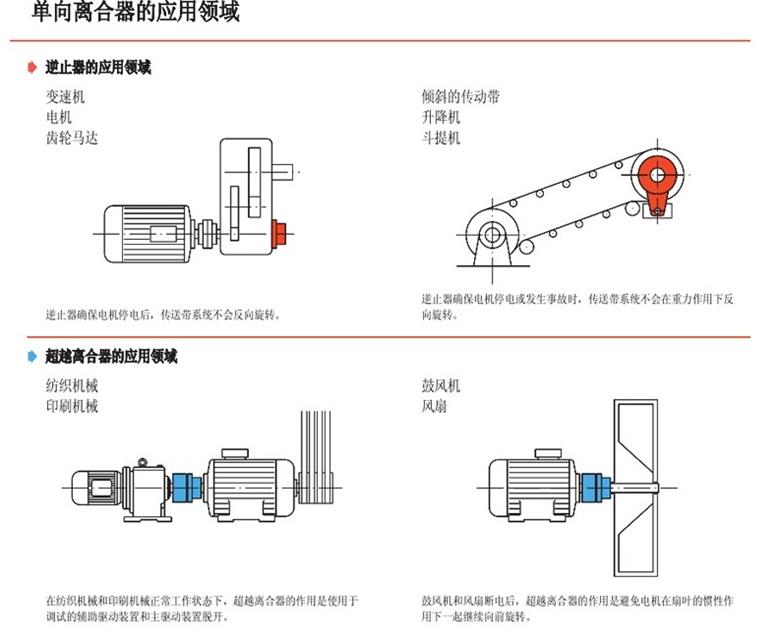

單向離合器可以用作:
·逆止器

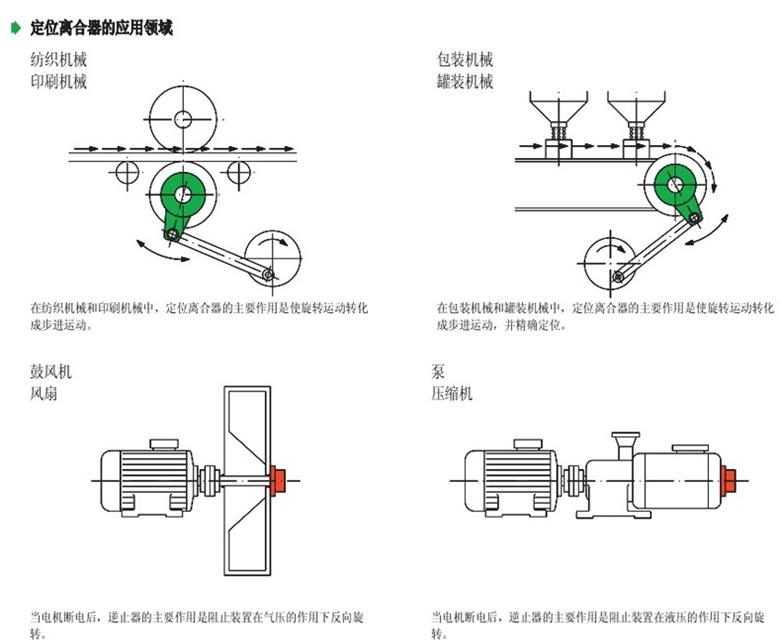

超越離合器定位離合器
單向離合器在眾多機器中都能夠自動執行以上這些功能。單向離合器不需要機械或液壓控制系統,例如在換檔離合器和制動器中。

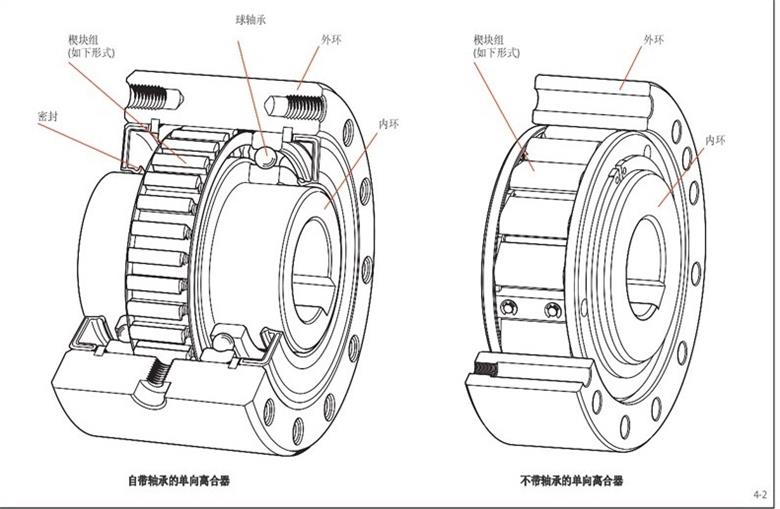

單向離合器由外環,內環和處于內環和外環之間的模塊組構成,它可以是模塊制動或滾柱制動。

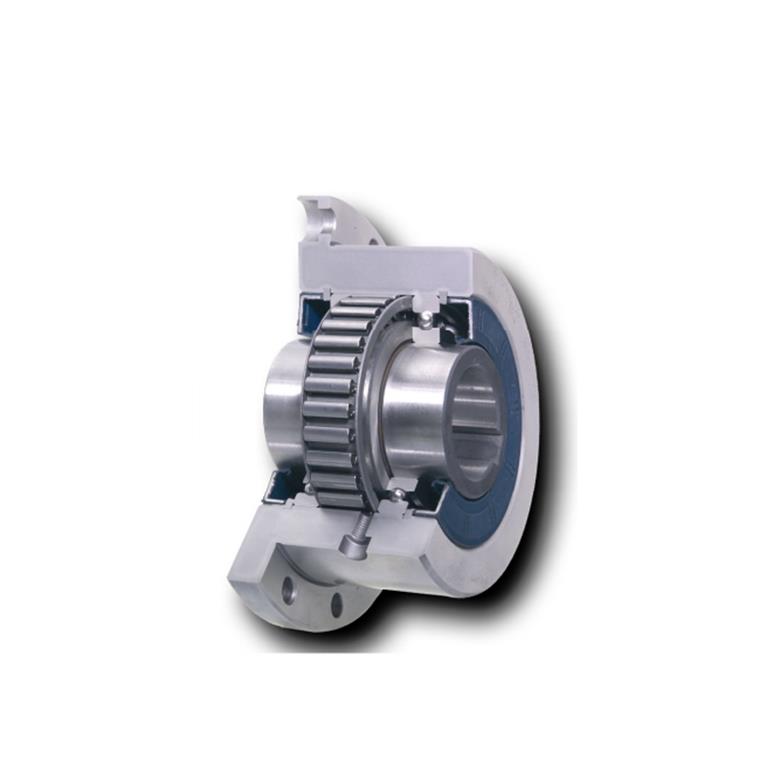

單向離合器可以分為兩種:·自帶軸承的單向離合器·不帶軸承的單向離合器

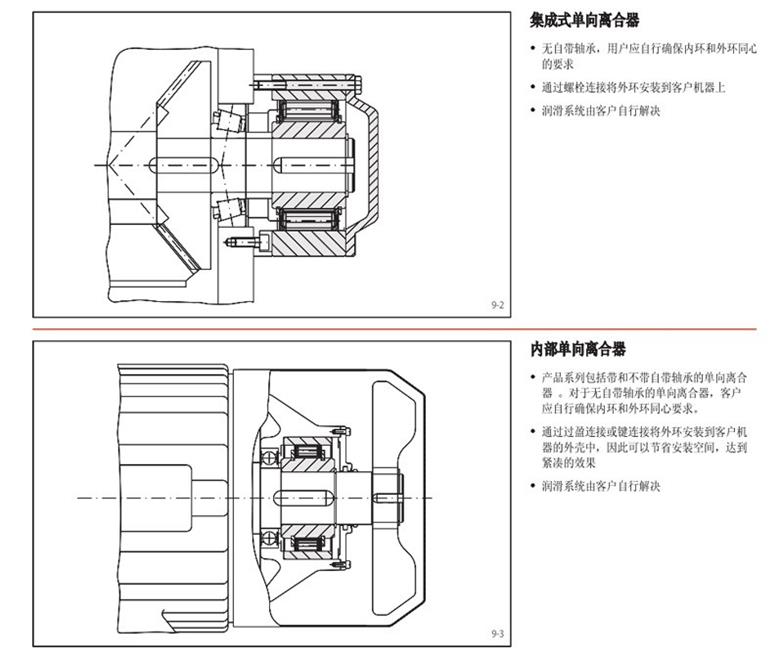

對于單向離合器來說,內外環中心是否對準,這一點十分重要。假如選擇不帶軸承的單向離合器,顧客必須確保,安裝時內外環的中心對準。
RINGSPANN單向離合器是機械制造業和航空業的最基本的設計元素。單向離合器的采用將使得設計方案變得更加經濟。單向離合器作為自動驅動元素,相對于傳統的解決方案具有絕對的優勢:·安全·經濟
·高度的自動化
在單向離合器的研發、生產和銷售方面擁有超過50年經驗的RINGSPANN現在提供豐富多樣的各種單向離合器產品。遍及世界各地的子企業和銷售伙伴能提供盡可能最好的個性化的現場服務。各國各地的裝配和生產場所確保供貨的快速可靠。

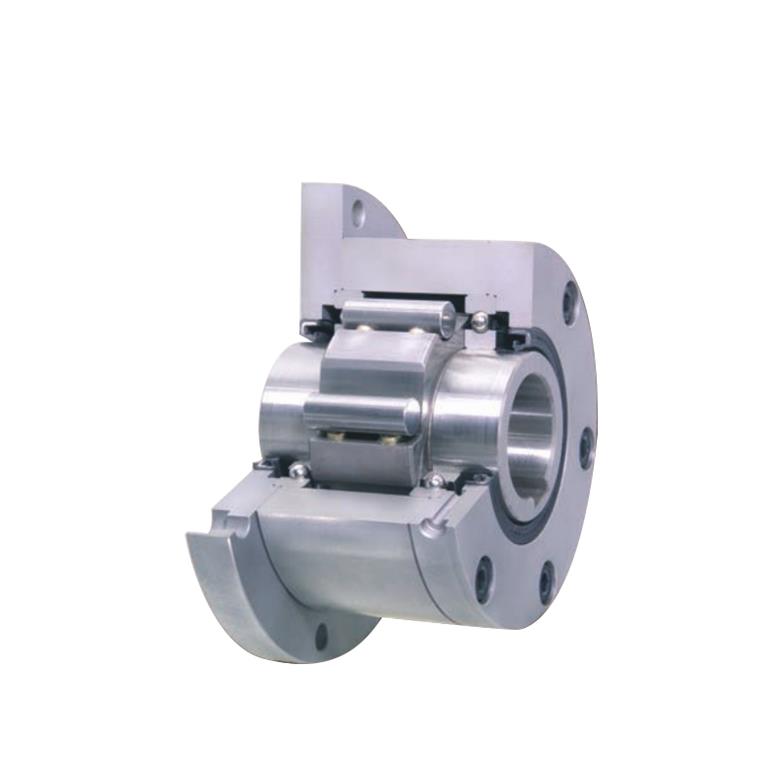

集成式單向離合器 | ||
FXM 31 - 17 NX | FON 37 | FXRU 85 - 50 MX |
FXM 38 - 17 NX | FON 44 | FXRU 100 - 50 MX |
FXM 46 - 25 NX | FON 57 | FXRU 120 - 50 MX |
FXM 51 - 25 NX | FON 72 | FXRU 140 - 63 MX |
FXM 56 - 25 NX | FON 82 | FXRU 170 - 63 MX |
FXM 61 - 19 NX | FON 107 | FXRU 200 - 63 MX |
FXM 66 - 25 NX | FON 127 | FXRU 240 - 96 LX |
FXM 76 - 25 NX | FON 140 | FXRU 260 - 96 LX |
FXM 86 - 25 NX | FON 170 | FXRU 290 - 96 LX |
FXM 101 - 25 NX | FON 200 | FXRU 310 - 96 LX |
FXM 85 - 40 MX | FXRW 85 - 50 MX | FXRW 240 - 96 LX |
FXM 100 - 40 MX | FXRW 100 - 50 MX | FXRW 260 - 96 LX |
FXM 120 - 50 MX | FXRW 120 - 50 MX | FXRW 290 - 96 LX |
FXM 140 - 50 MX | FXRW 140 - 63 MX | FXRW 310 - 96 LX |
FXM 170 - 63 MX | FXRW 170 - 63 MX | |
FXM 200 - 63 MX | FXRW 200 - 63 MX |
