軛式滾輪是安裝在軸或螺柱上的單排或雙排裝置。它們包括具有異形外表面的厚壁外圈、滾針和保持架組件或者完整的補充滾針或圓柱滾子組。軛式滾輪可支撐高徑向負載以及由輕微偏移和偏斜運行引起的軸向負載,它們適用于凸輪齒輪、床身導軌和傳送設備等應用。這些軸承可帶或不帶內圈式,并有密封和開放兩種類型。

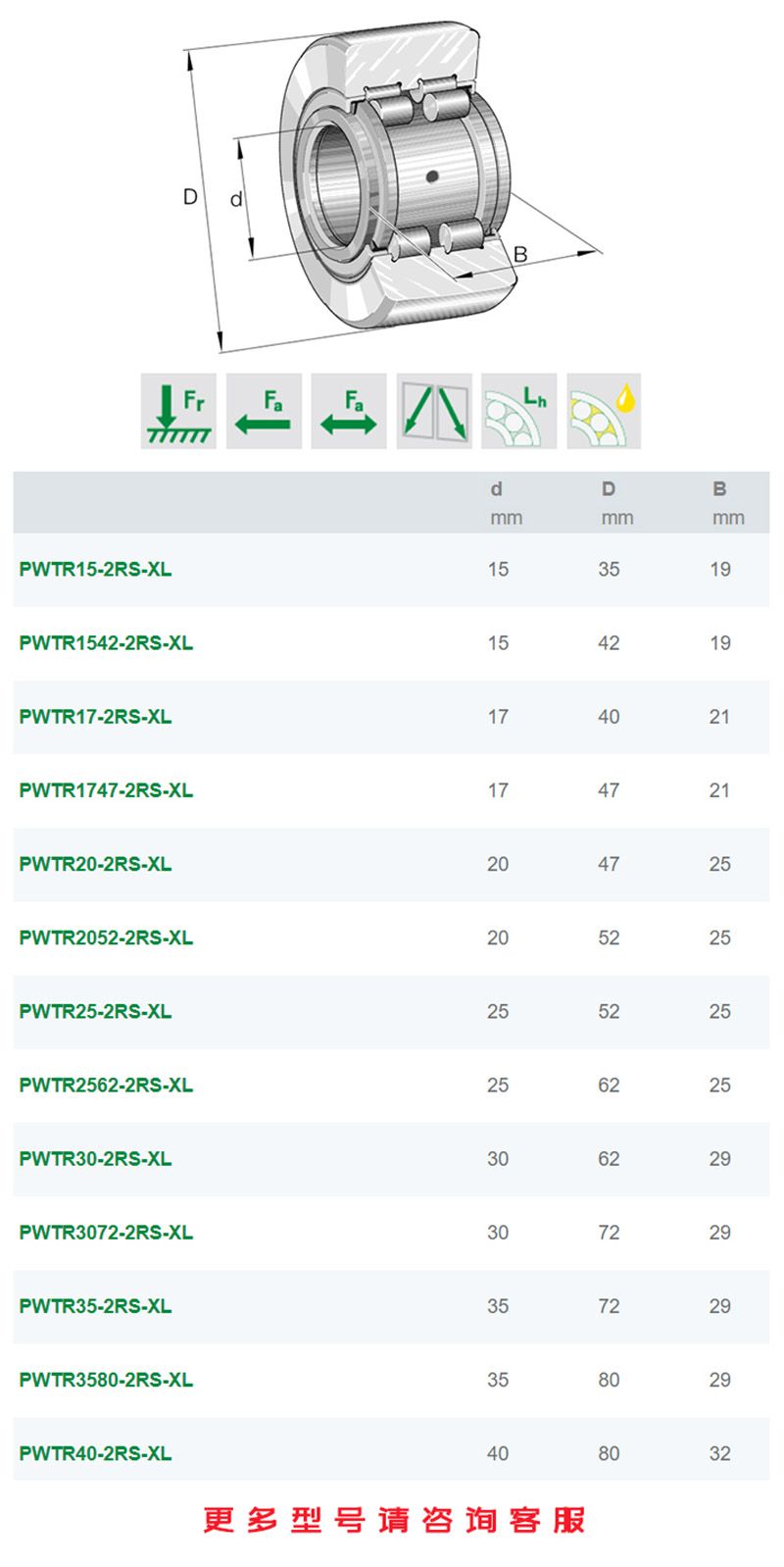

支撐型滾輪 PWTR..-2RS, 滿裝滾子,軸向引導,兩側唇密封 | d(mm) | Dmax(mm) | B(mm) |
PWTR15-2RS-XL | 15 | 35 | 19 |
PWTR1542-2RS-XL | 15 | 42 | 19 |
PWTR17-2RS-XL | 17 | 40 | 21 |
PWTR1747-2RS-XL | 17 | 47 | 21 |
PWTR20-2RS-XL | 20 | 47 | 25 |
PWTR2052-2RS-XL | 20 | 52 | 25 |
PWTR25-2RS-XL | 25 | 52 | 25 |
PWTR2562-2RS-XL | 25 | 62 | 25 |
PWTR30-2RS-XL | 30 | 62 | 29 |
PWTR3072-2RS-XL | 30 | 72 | 29 |
PWTR35-2RS-XL | 35 | 72 | 29 |
PWTR3580-2RS-XL | 35 | 80 | 29 |
PWTR40-2RS-XL | 40 | 80 | 32 |
PWTR4090-2RS-XL | 40 | 90 | 32 |
PWTR45-2RS-XL | 45 | 85 | 32 |
PWTR45100-2RS-XL | 45 | 100 | 32 |
PWTR50-2RS-XL | 50 | 90 | 32 |
PWTR50110-2RS-XL | 50 | 110 | 32 |
