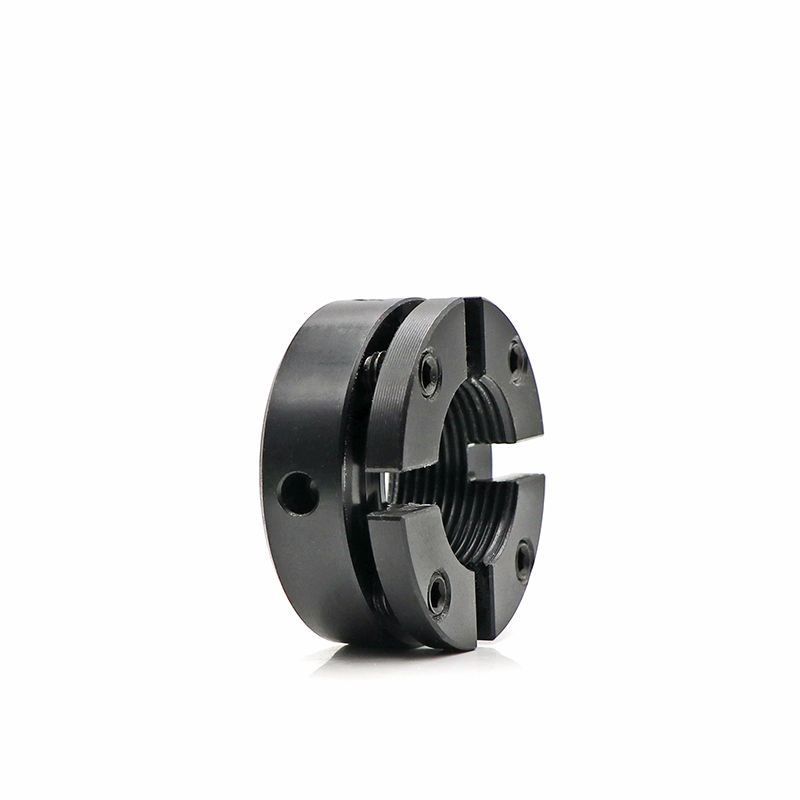

AM系列鎖緊螺母開有幾個槽用于施加預緊力。擰緊緊定螺釘時,通過這些槽產生彈性變形。因此,鎖緊螺母的內螺紋面緊靠軸上螺紋的側面,從而產生很大的摩擦力防止螺母松動。這種鎖緊方法不影響螺母的跳動精度。

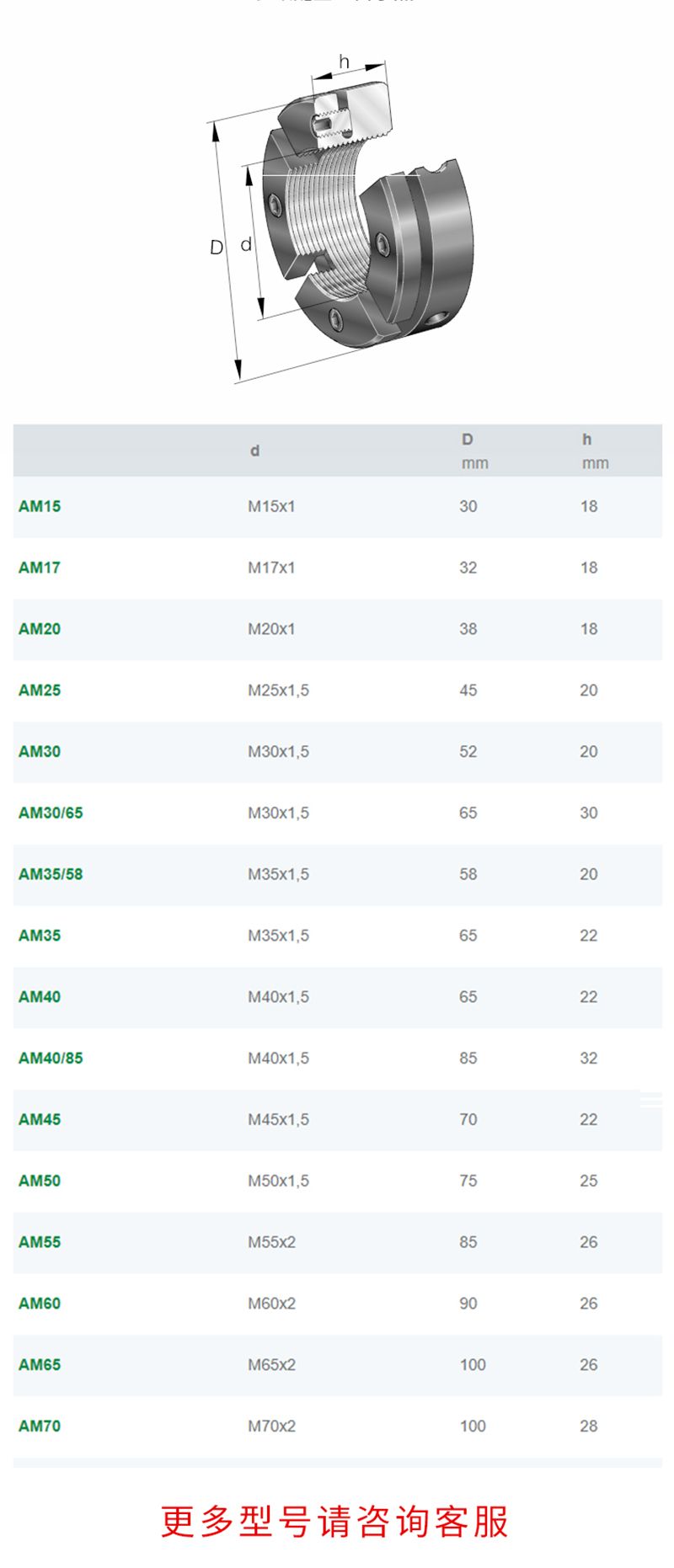

型號 | d | D (mm) | h (mm) |
AM15 | M15x1 | 30 | 18 |
AM17 | M17×1 | 32 | 18 |
AM20 | M20×1 | 38 | 18 |
AM25 | M25×x1,5 | 45 | 20 |
AM30 | M30x1,5 | 52 | 20 |
AM30/65 | M30x1,5 | 65 | 30 |
AM35/58 | M35×1,5 | 58 | 20 |
AM35 | M35×1,5 | 65 | 22 |
AM40 | M40×1,5 | 65 | 22 |
AM40/85 | M40×1,5 | 85 | 32 |
AM45 | M45x1,5 | 70 | 22 |
AM50 | M50×1,5 | 75 | 25 |
AM55 | M55×2 | 85 | 26 |
AM60 | M60×2 | 90 | 26 |
AM65 | M65×2 | 100 | 26 |
AM70 | M70×2 | 100 | 28 |
鎖緊螺母常見問題及分析
一、問題與狀況:內、外螺紋無法配合旋入,問題的分析:內、外螺紋標準直徑是否相符,內、外螺紋是否有碰傷或毛邊,螺紋內徑、有效徑是否符合制造規范,外螺紋有效徑是否符合制造規范,內、外螺紋左右旋是否符合,外螺紋外徑是否符合規范,外徑太大容易造成牙低干涉,外螺紋牙形是否符合標準,內、外螺紋牙距是否相符合,外螺紋牙距累計制造誤差是否過大。
