軸承游隙是滾動軸承重要的質量指標之一,而游隙調整是軸承安裝調整的關鍵技術,關系到軸承在設備中的運行狀態。軸承游隙的測量、檢測與調整是軸承使用環節中重要的一部分,希望進口FAG軸承代理商小編來為大家?guī)硪恍嶋H參考意義。
1)什么是軸承游隙?

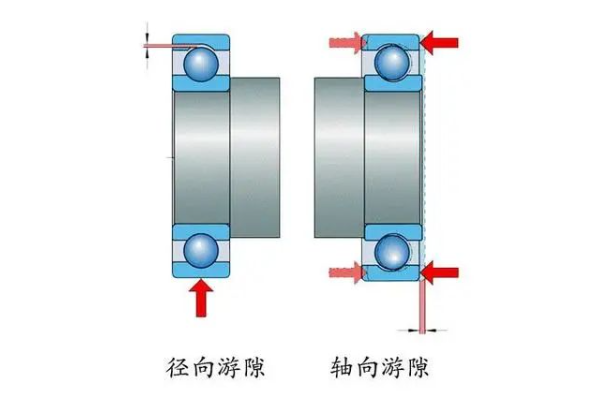

滾動軸承的內、外圈和滾動體之間存在一定的間隙,因此內、外圈之間可以有相對位移,既軸承的游隙。根據軸承類型及測量方法,游隙可分為軸向游隙和徑向游隙。
2)為什么要測量和調整軸承的游隙?
軸承的游隙與其使用壽命息息相關,在實驗室狀況下,輕微的負間隙時,軸承的壽命最高,但如果軸承安裝配合及溫度狀況不確定,一般推薦選用較大游隙。
安裝軸承游隙時,當游隙過小,滾動軸承溫度升高,無法正常工作,會導致滾動體卡死;當游隙過大,設備振動大,會導致滾動軸承噪聲大,合適的游隙有助于滾動軸承的正常工作。

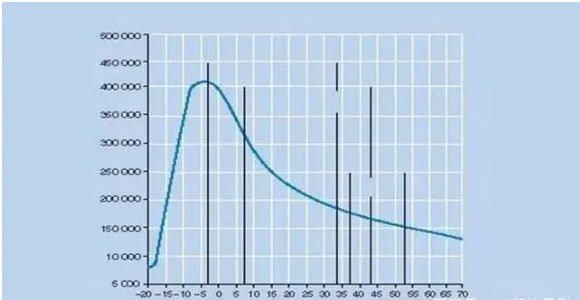

軸承游隙與壽命關系圖
軸承游隙的測量
軸承游隙測量的方法主要有:專用儀器測量法、簡單測量法及塞尺測量法。
塞尺測量法是很常用的方法,當測定軸承游隙時,將軸承立置于平臺上,用手壓住軸承外圈,注意保持內外圈不傾斜,左右轉動內圈1/2-1圈,使?jié)L子穩定。然后,將左右列的任意一個滾子分別置于正上位,使用塞尺測量內部游隙。
軸承游隙的調整
通過改變滾道的相對軸向或徑向位置,來調整游隙,使軸承始終在一個穩定的范圍內工作,從而提高其工作壽命。下面調整方法可作為參考:
(1)軸承軸向游隙的調整
軸承的內圈由軸肩進行定位,外圈由兩側的軸承壓蓋進行預緊,軸承的軸向游隙由兩側軸承壓蓋的預緊力進行調整,考慮到軸承因發熱造成游隙減小,軸承的軸向應留有一定的游隙。
在實踐中,軸向游隙因過盈裝配、帶負荷運行等因素影響較小,故在安裝時,一般以軸承的原始游隙為標準進行調整。
(2)軸承徑向游隙的調整
軸承的徑向游隙對軸承的穩定運行起到至關重要的作用,對于徑向游隙,可參照GB/T4604-2006相關標準,在實際操作時,只需按照標準調整軸承徑向游隙的上下限。
具體調整方法:為了便于測量,調整前應拆除軸承兩側壓蓋,將軸承安裝在軸承座,蓋上上蓋,使用力矩扳手均勻緊固軸承兩側4個緊固螺栓,緊固到位后,使用塞尺進行測量,測量值與查表的標準值進行比對。
