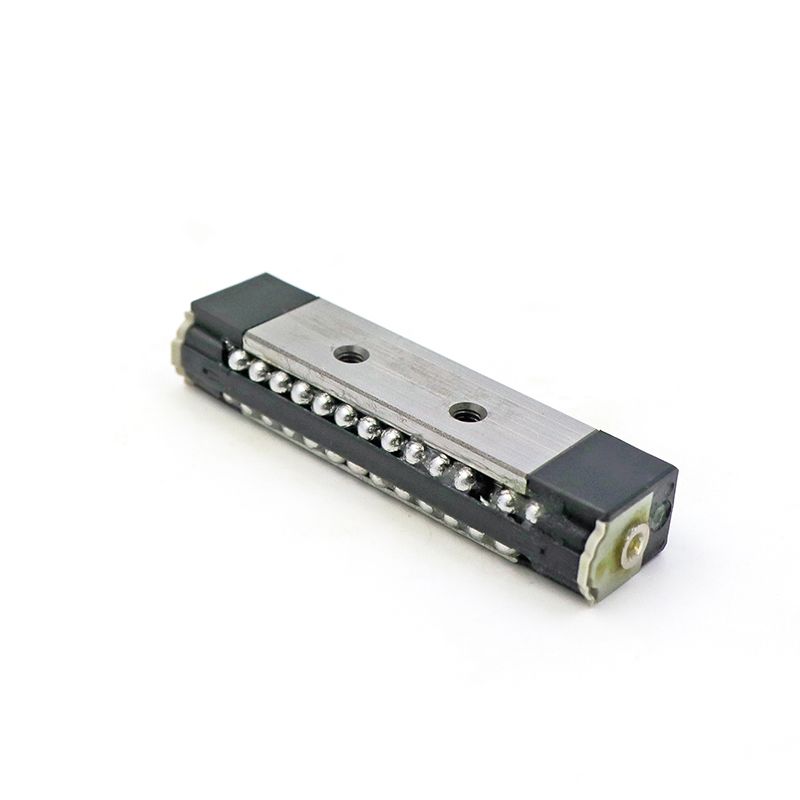

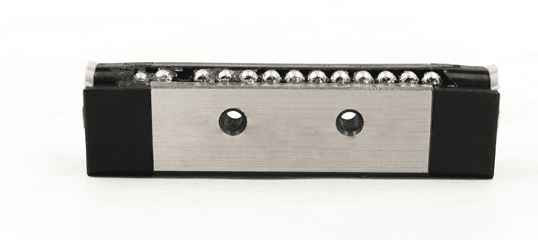

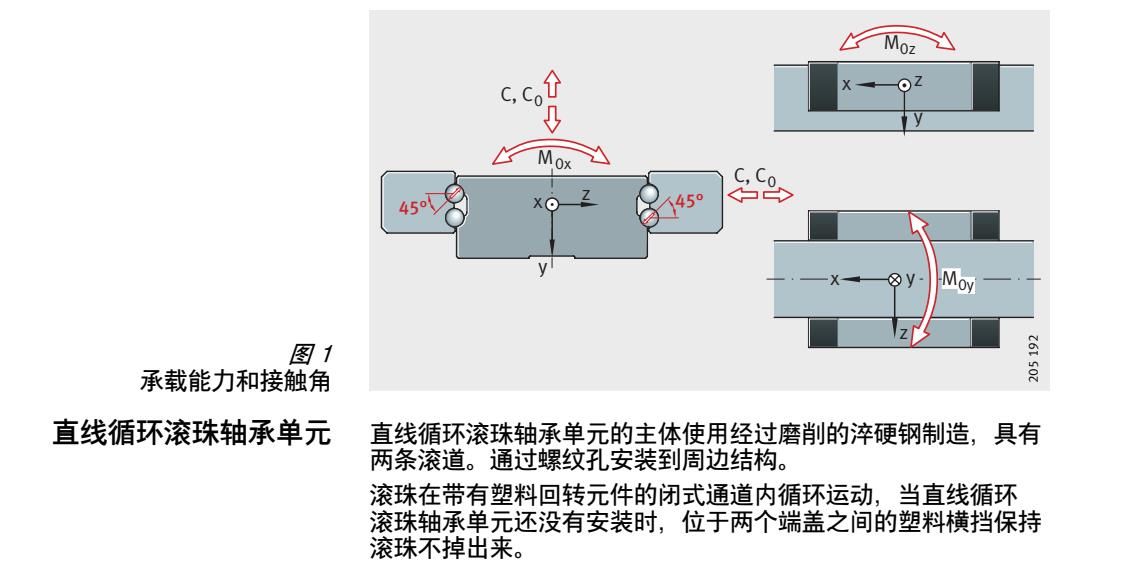

KUVS10-B直線導引系統帶有直線循環滾珠軸承單元,這些直線導引系統使用滿裝直線循環滾珠軸承單元 KUVS 和導軌 TKVD??梢哉{(diào)整游隙,行程長并且不受限制。直線循環滾珠軸承單元可以直接安裝到周邊結構,或者集成一個滑塊作為整體安裝到周邊結構。這就為很低的截面高度提供了柔性的方案。由于直線循環滾珠軸承單元安裝在導軌的側面,因此可以提供較大的支撐距離。承載能力 滾動體和滾道是兩點接觸,接觸角為 45°。導引系統可以承受各個方向的力 – 除了運動方向 – 和繞各個軸的力矩,圖 1。承載能力和四列直線循環滾珠軸承及導軌組件 KUVE 接近,但是剛性略有降低。
