德國INA品牌直線導軌屬于Schaeffler舍弗勒集團旗下的一個產品系列,其四列鋼球結構滾珠結構的型號,分為以下:
KWVE-W與KWVE-WL,加競型,也稱為寬幅型;KWVE-B,KWVE-BL,KWVE-BH,KWVE-BHL,KWVE-B-EC,KWVE-B-ESC,KWVE-B-N,KWVE-B-NL,KWVE-B-S,KWVE-B-SL,KWVE-B-SNL,這些型號主要有四方形、四方加長型、法蘭型、法蘭加長型、高組裝、低組裝!
其所配的軌道,分為上鎖導軌與下鎖軌道
精度等級:G1,G2,G3,G4預壓等級:V3,V2,V1,V0

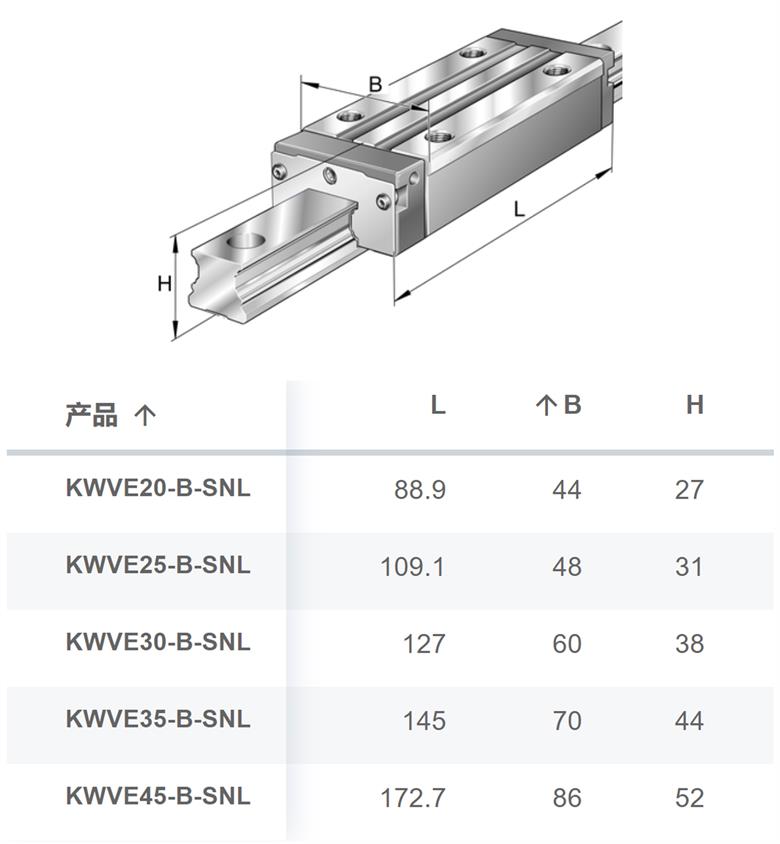

型號 | L | B | H |
---|---|---|---|
KWVE20-B-SNL | 88.9 | 44 | 27 |
KWVE25-B-SNL | 109.1 | 48 | 31 |
KWVE30-B-SNL | 127 | 60 | 38 |
KWVE35-B-SNL | 145 | 70 | 44 |
KWVE45-B-SNL | 172.7 | 86 | 52 |
