RWU45E-HL-G1-V3直線循環滾柱軸承及導軌組件
特性 主要應用在需要承受極高的載荷,但仍能確保高剛性和高精度的場合。預載的直線導軌尤其適用于大行程的機床行業。直線循環滾柱軸承及導軌組件有滿滾柱設計和帶鏈?zhǔn)奖3旨茉O(shè)計。直線導軌系統包括至少一個滾柱滑塊、一根導軌及塑料填塞片。直線循環滾柱軸承及導軌組件是 X-Life 質量的直線導引系統。意味著提升的技術特性,堅固耐用并且運行壽命長。滿滾柱 RUE..-E 系列為滿滾柱。由于具有可能數量的滾柱,滿裝圓柱滾子直線導軌的承載能力和剛性極高。帶鏈?zhǔn)奖3旨?RUE..-E-KT 系列與滿滾柱設計相比,滾動體由鏈?zhǔn)奖3旨軐?dǎo)引。該設計比滿滾柱設計的噪音更低。但是由于保持架鏈的原因,在負載區的滾動體數目會有所減少。由于鏈?zhǔn)奖3旨馨姹舅没瑝K均為加長型,所以基本額定載荷和剛性特性與滿裝滾子的標準型滑塊相似。承載能力 滾動體布置為 X 型布置。能夠承受各個方向的力 ? 除了運動方向 ? 和繞各個軸的力矩,

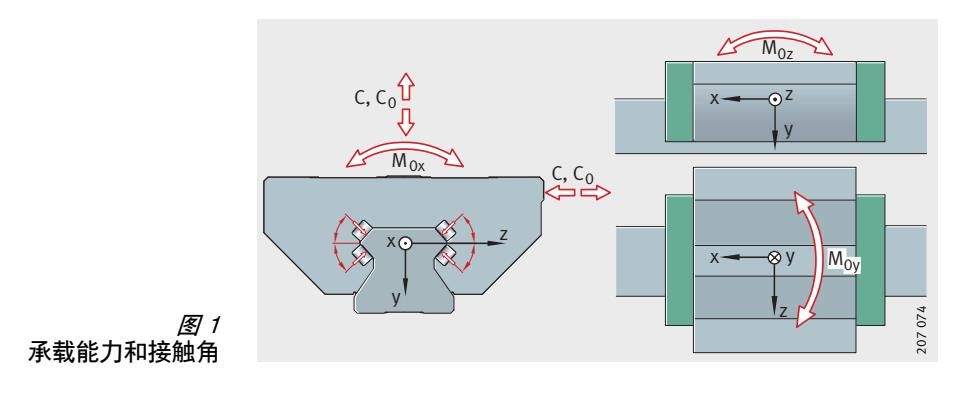

圖 1
