軸-套無鍵聯結的種類

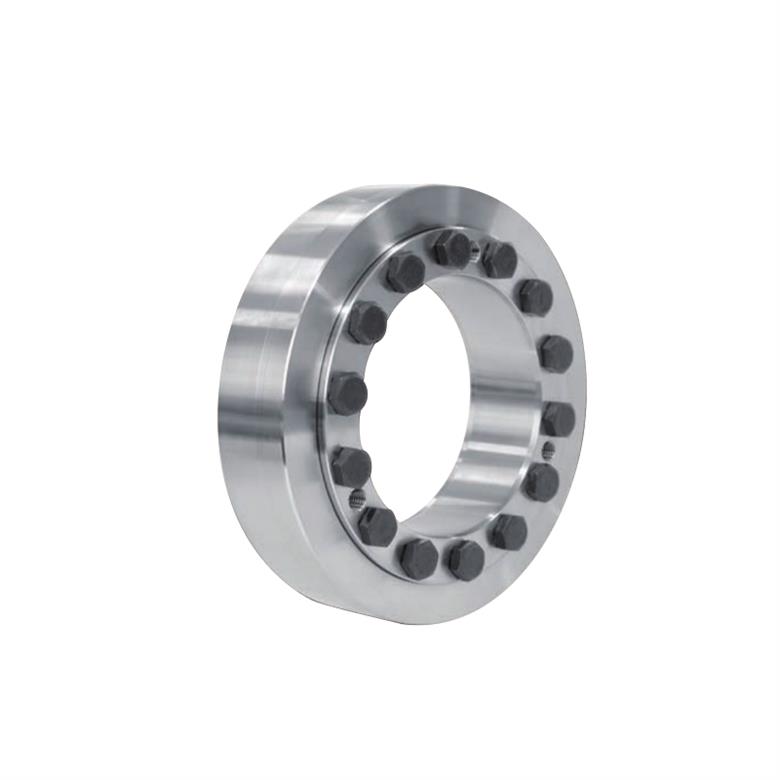

縮緊盤
縮緊盤是外部縮緊連接,用于消除空心軸或輪毅和實心軸間的反向間隙。通過擰緊螺栓,錐形表面被推在一起,產生徑向力,這些力使空心輸緊壓實心軸。通過摩擦力作用,扭矩或軸向力能在空心軸和實心軸間傳遞,在扭矩和軸向力的傳輸過程中,縮緊盤本身是不被涉及的。作用于空心軸的徑向力同時能夠保證實心軸和空心輔間的同心。
例如縮緊盤可通過變速箱的空心軸聯接到機器上。

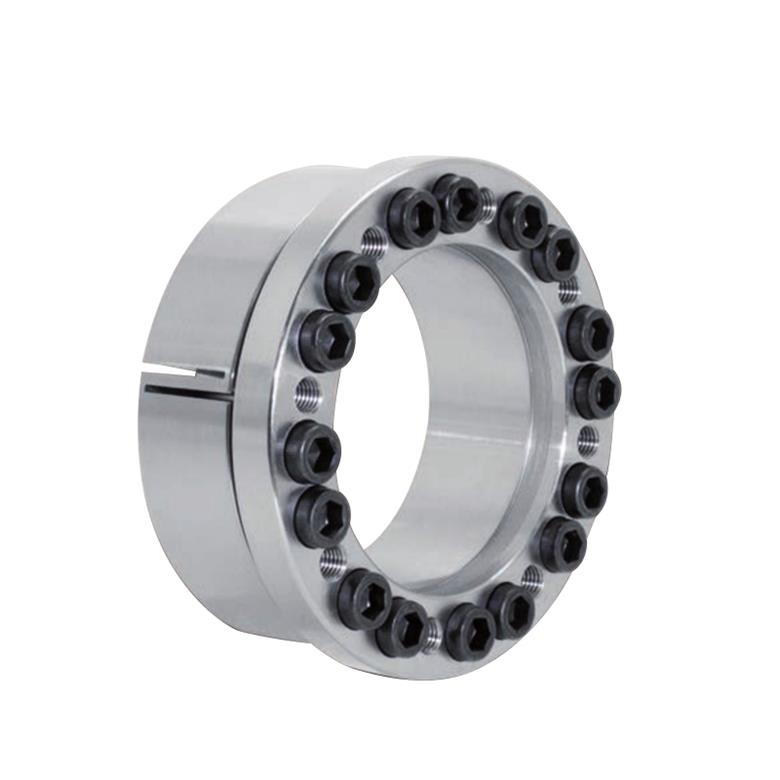

脹緊套
賬緊套是內部縮緊連接,用于消除空心輸或輪較和實心輸間的反向間隙。通過擰緊螺絲,錐形表面被推在一起,產生徑向力。通過摩播作用,祖矩或軸向力能在軸和輪較之間傳遞。
例如脹緊套通常用于連接鏈輪、飛輪、連桿、皮帶輪、制動盤和傳送帶。
星形彈簧
星形彈簧通常安裝于槽溝內。外部輸向力可通過星形彈簧轉化為更多的經向力。通過屬形彈簧產生的摩擦力,使輸和輪致連接在一起。一般地,星形彈簧被多層排列安裝作為彈簧組,這樣使調整可傳遞的扭矩到確切的指定位置成為可能。
星形彈簧軸一套無鍵聯接器主要應用于頻繁夾緊和放松的裝置中。例如在調整裝置領域。
