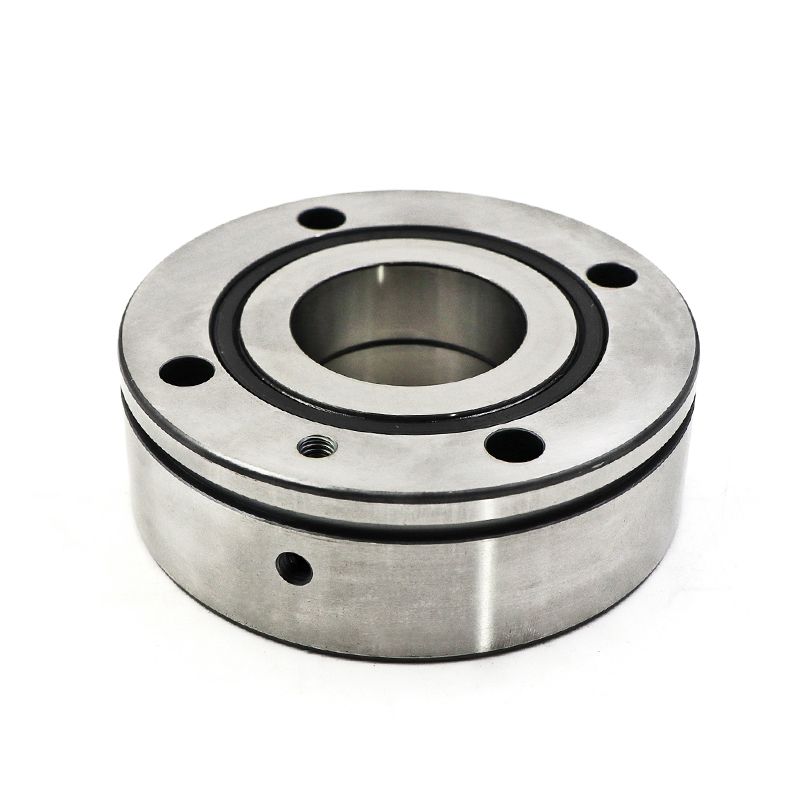

ZKLF1560-2RS-PE絲杠支撐軸承,絲杠驅動軸承布置用于傳統軸承設計結構不能很好地滿足應用要求的場合。
INA 和 FAG 推力角接觸球軸承的產品范圍很廣,可以滿足螺紋絲杠中高動態運行工況的軸承布置設計要求,如高精度、高承載能力、高剛度、低摩擦、安裝簡便、免維護或低維護等。通過這些考慮全面、應用理想的產品可以得到具體的解決方案來滿足絲杠驅動中軸承布置的技術和經濟性要求!
單列和多列設計 推力角接觸球軸承有單列、雙列或三列幾種,都是即裝即用單元。它們是自保持軸承,包含幾何尺寸穩定的厚壁外圈、滾珠、保持架組件和整體式或兩件式內圈。在個別系列中,外圈上有通孔,以方便將法蘭安裝在相鄰結構上。
這些軸承內外圈相互匹配,因此用精密鎖緊螺母鎖緊軸承套圈時軸承即可實現設定預緊。
軸向和徑向承載能力 由于有 60° 的接觸角,這種軸承可以承受很高的軸向力以及徑向力。
X 型和 O 型布置中的接觸角布置 在多列角接觸球軸承布置中,從接觸角布置方面來看, O 型、X 型和串聯布置之間有區別。接觸角布置對軸承位置的傾斜剛度
具有重要影響。
O 型布置的特點為:
■ 高傾覆剛度
■ 由于軸承位置的傾覆剛度高,螺紋絲杠的臨界轉速更高
■ 在由于皮帶驅動等原因產生更多徑向載荷的情況下額定使用壽命更長。
X 型布置的特點為:
■ 低傾覆剛度
■ 螺紋絲杠的臨界轉速低
■ 由于皮帶驅動等原因產生更多徑向載荷的情況下額定使用壽命短。
