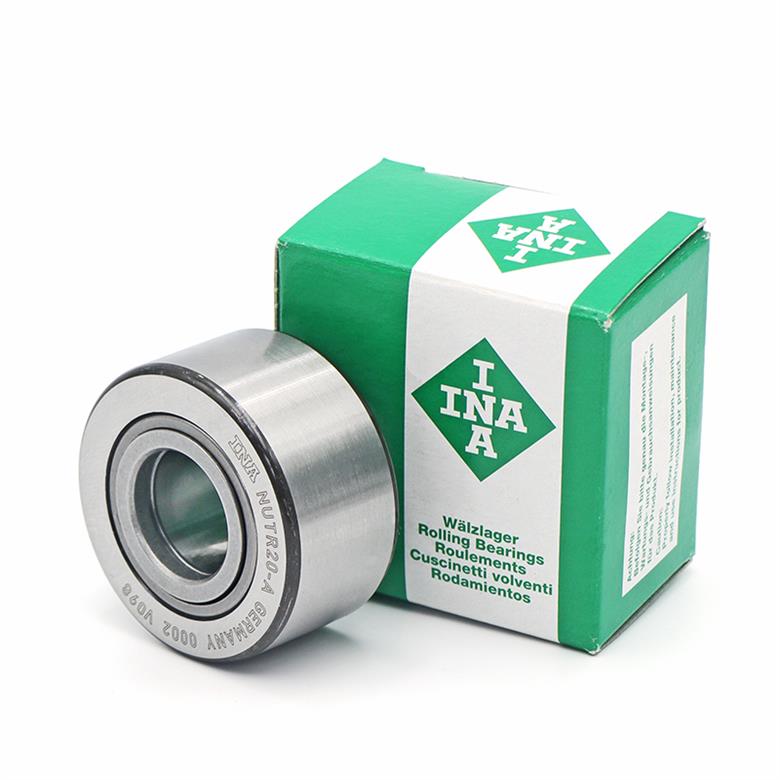

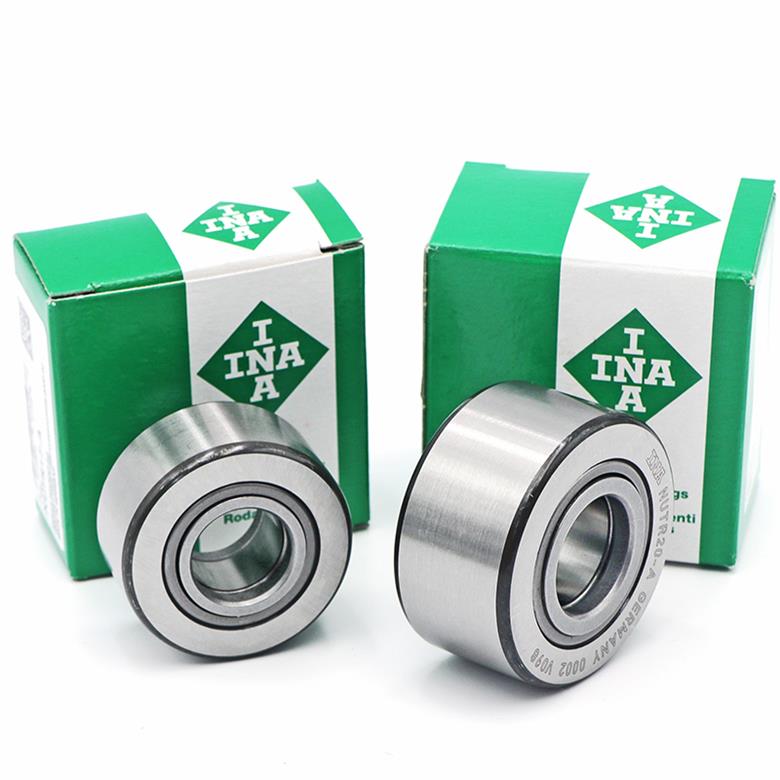

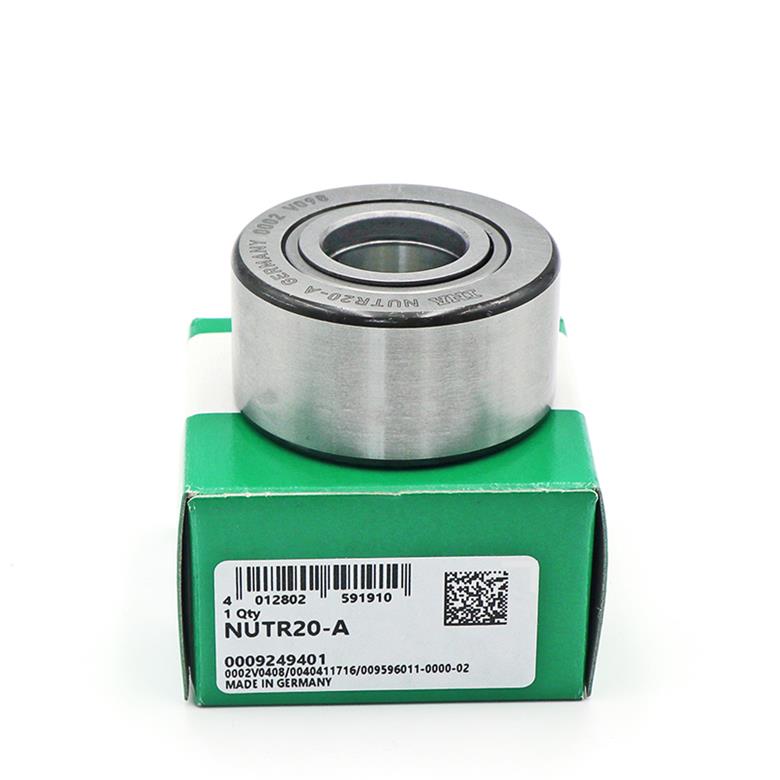

1. 德國ina軸承NUTR系列為支撐滾輪軸承
2. 外圓為圓柱面時,后綴加X,為NUTR15-X
3. 滾動體為兩列間隙較小的短圓柱

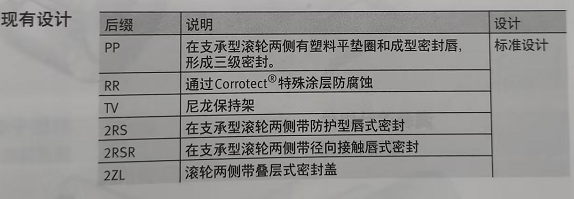

工作溫度支承型滾輪的工作溫度范圍為二30℃至到+140C。帶密封的軸承(后綴2RS和2RSR)和帶尼龍保持架的軸承(后綴TV),工作溫度范圍為-30℃到+120℃。
請注意技術(shù)原理中潤滑部分關(guān)于工作溫度范圍的內(nèi)容。
1受潤滑脂和密封材料的限制,支承型滾輪NATR.-PP和NATV.-PP適合-30℃到+100C工作溫度范圍。

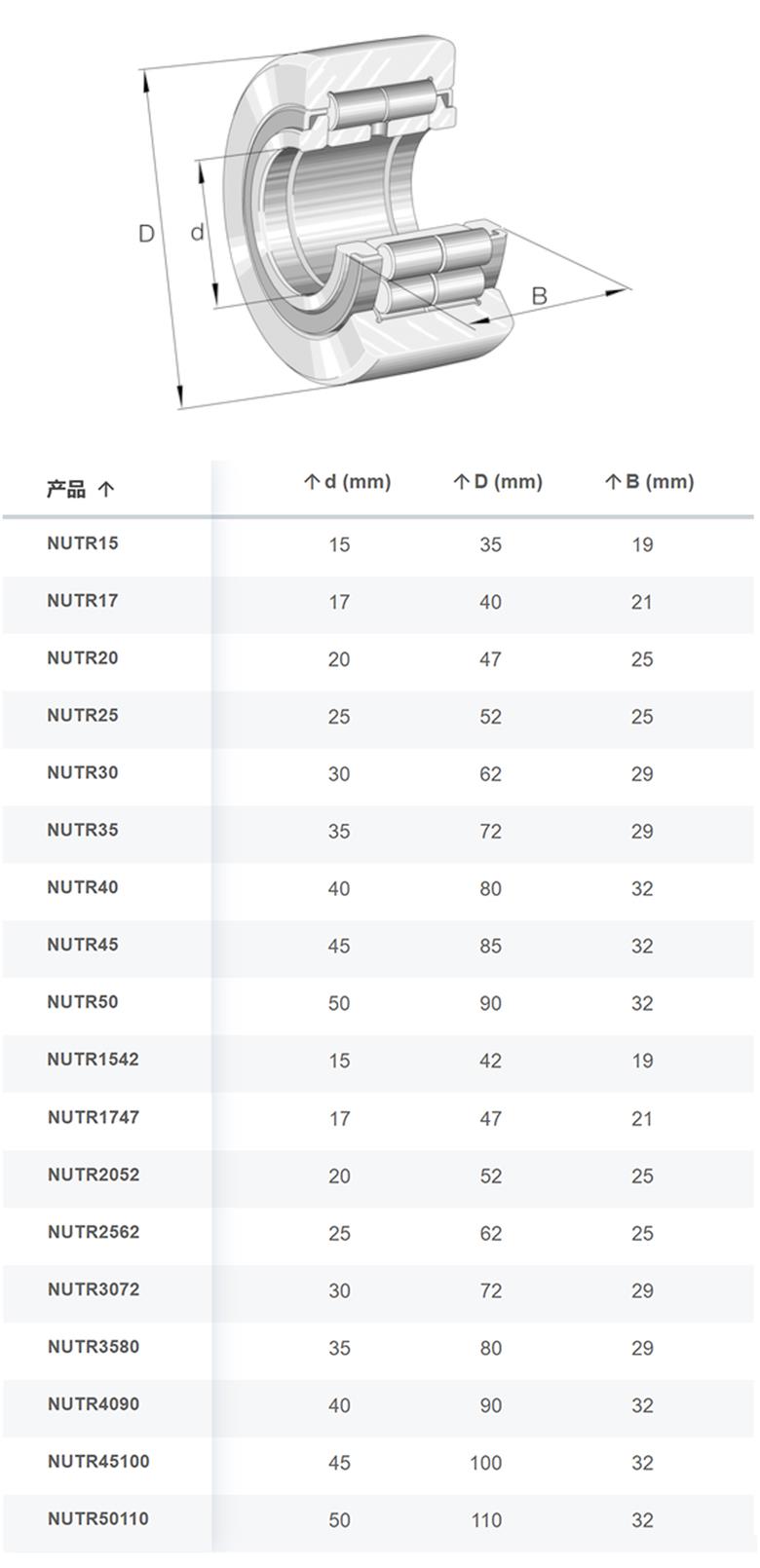

型號 | d(mm) | D(mm) | B(mm) |
NUTR15 | 15 | 35 | 19 |
NUTR17 | 17 | 40 | 21 |
NUTR20 | 20 | 47 | 25 |
NUTR25 | 25 | 52 | 25 |
NUTR30 | 30 | 62 | 29 |
NUTR35 | 35 | 72 | 29 |
NUTR40 | 40 | 80 | 32 |
NUTR45 | 45 | 85 | 32 |
NUTR50 | 50 | 90 | 32 |
NUTR1542 | 15 | 42 | 19 |
NUTR1747 | 17 | 47 | 21 |
NUTR2052 | 20 | 52 | 25 |
NUTR2562 | 25 | 62 | 25 |
NUTR3072 | 30 | 72 | 29 |
NUTR3580 | 35 | 80 | 29 |
NUTR4090 | 40 | 90 | 32 |
NUTR45100 | 45 | 100 | 32 |
NUTR50110 | 50 | 110 | 32 |
