支承滾輪軸承是由機加工厚壁外圈、滾針或圓柱滾子、或保持架引導或滿裝滾動體組、內圈或螺栓及密封組成的軸承單元,可承受較高的徑向負荷和一定的沖擊負荷,結構緊湊多樣、旋轉精度高、品種繁多、適應性廣、易于安裝。廣泛用于機床、冶金機械、紡織機械、印刷機械等機械設備和加工流水線。
其中STO、NA22...2RS系列產品在油潤滑時可用于高速運轉。
NATR系列支撐滾輪特別適用于重載和中速。
NATV、NUTR、KRV、NUKR系列滿裝滾動體產品可在低速下承受較重載荷。
該類軸承有采用滾針或圓柱滾子承載結構;有多種密封形式用于防止污染物和水的侵入密封方式;外圈外圓有圓柱形及圓弧形多種輪廓形狀;有用螺栓軸結構便于直接安裝等多種結構形式供不同場合選擇使用,有特殊結構等要求的可定做滿足需求。
系厚壁外圈,經高溫高氮淬火,高精密分選的滾子由高剛性外圈的擋邊引導,利用線狀接觸,滾輪可以直接在滾道上輕松轉動,并可以承受巨大的載荷。為去除應力,支撐滾輪的外圈采用弧面設計,曲線滾輪有帶單、雙密封圈、不帶密封圈、帶密封環等各種規格型號。帶密封圈存儲潤滑脂空間大、提供鋰基脂長久性潤滑,并延長潤滑間隔。密封圈材質為帶骨架丁腈橡膠或ST12,其運轉溫度范圍為-30°C至+100°C或-30°C至+180°C 。密裝式的曲線滾輪可承受較重的極強載荷和高性能運轉。
RSTO | 外圈無擋邊,無內圈支承滾輪 |
STO | 外圈無擋邊,有內圈支承滾輪 |
RNA22...2RS | 雙面密封,無內圈支承滾輪 |
NA22...2RS | 雙面密封,有內圈支承滾輪 |
NATR NATR...PP | 平擋圈軸向引導支承滾輪 |
NATV NATV...PP | 平擋圈軸向引導支承滾輪,滿針型 |
NUTR | 滾動體引導支承滾輪,滿滾子型 |
CRY | 英制平擋圈軸向引導支承滾輪 |

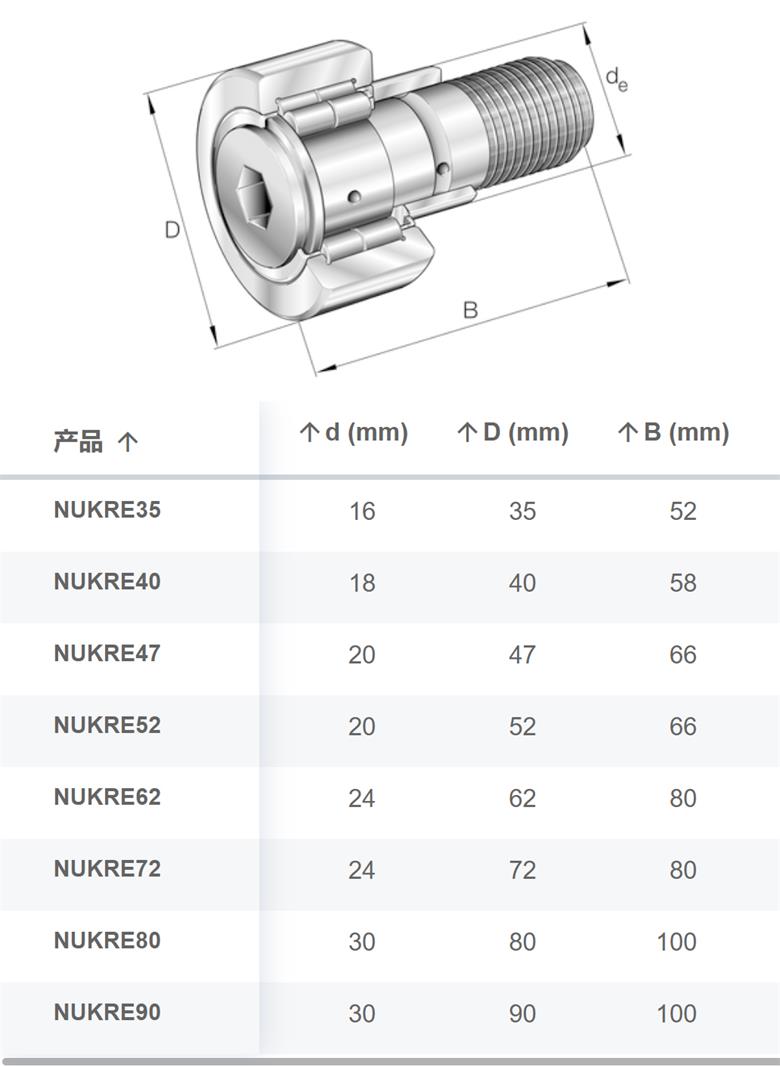

型號 | d(mm) | D(mm) | B(mm) |
NUKRE35 | 16 | 35 | 52 |
NUKRE40 | 18 | 40 | 58 |
NUKRE47 | 20 | 47 | 66 |
NUKRE52 | 20 | 52 | 66 |
NUKRE62 | 24 | 62 | 80 |
NUKRE72 | 24 | 72 | 80 |
NUKRE80 | 30 | 80 | 100 |
NUKRE90 | 30 | 90 | 100 |
