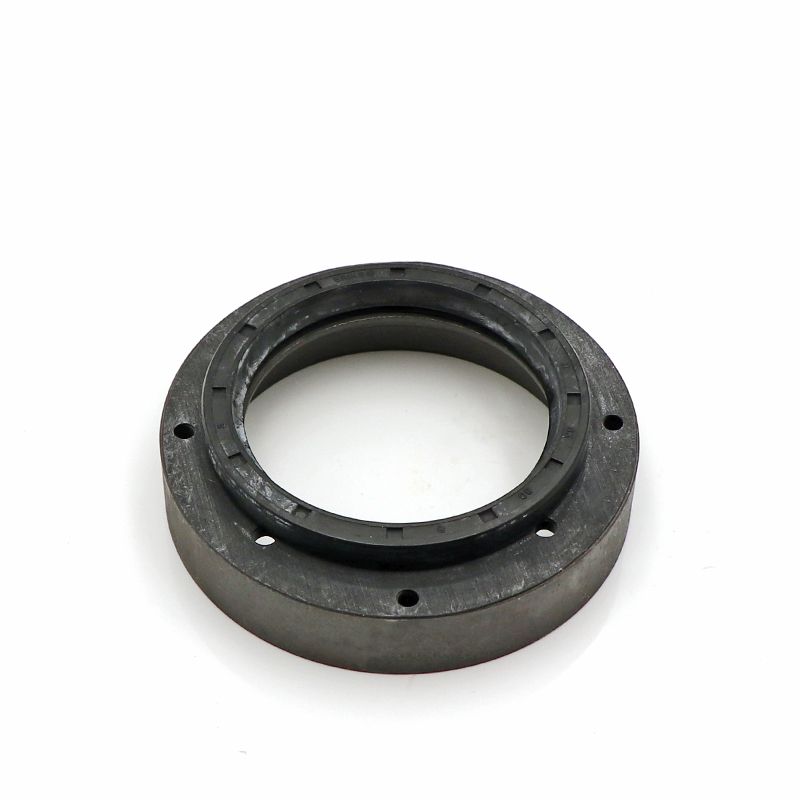

INA絲杠密封架組件DRS通過螺栓安裝在滾針/ 推力圓柱滾子軸承ZARF(L)的軸承外圈上并在此位置對中。它們保護軸承不受外界因素影響。這些密

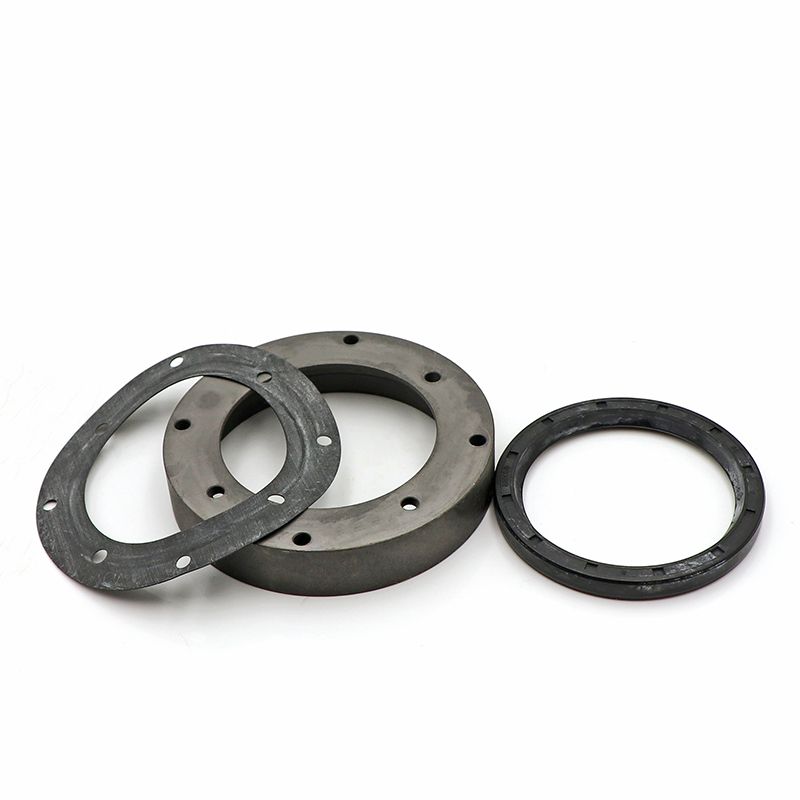

封元件作為包含多個零件的組件提供,并且包括:■ 密封法蘭■ 旋轉軸封,符合DIN 3760,帶由NBR 制成的彈性部分■ 墊圈■ 將密封組件固定在軸承中心墊圈上的圓柱頭內六角螺栓。DRS密封架組件對于 ZARF,ZARF -L,帶整體旋轉軸密封DRS1560 INA絲杠軸承密封架組件!

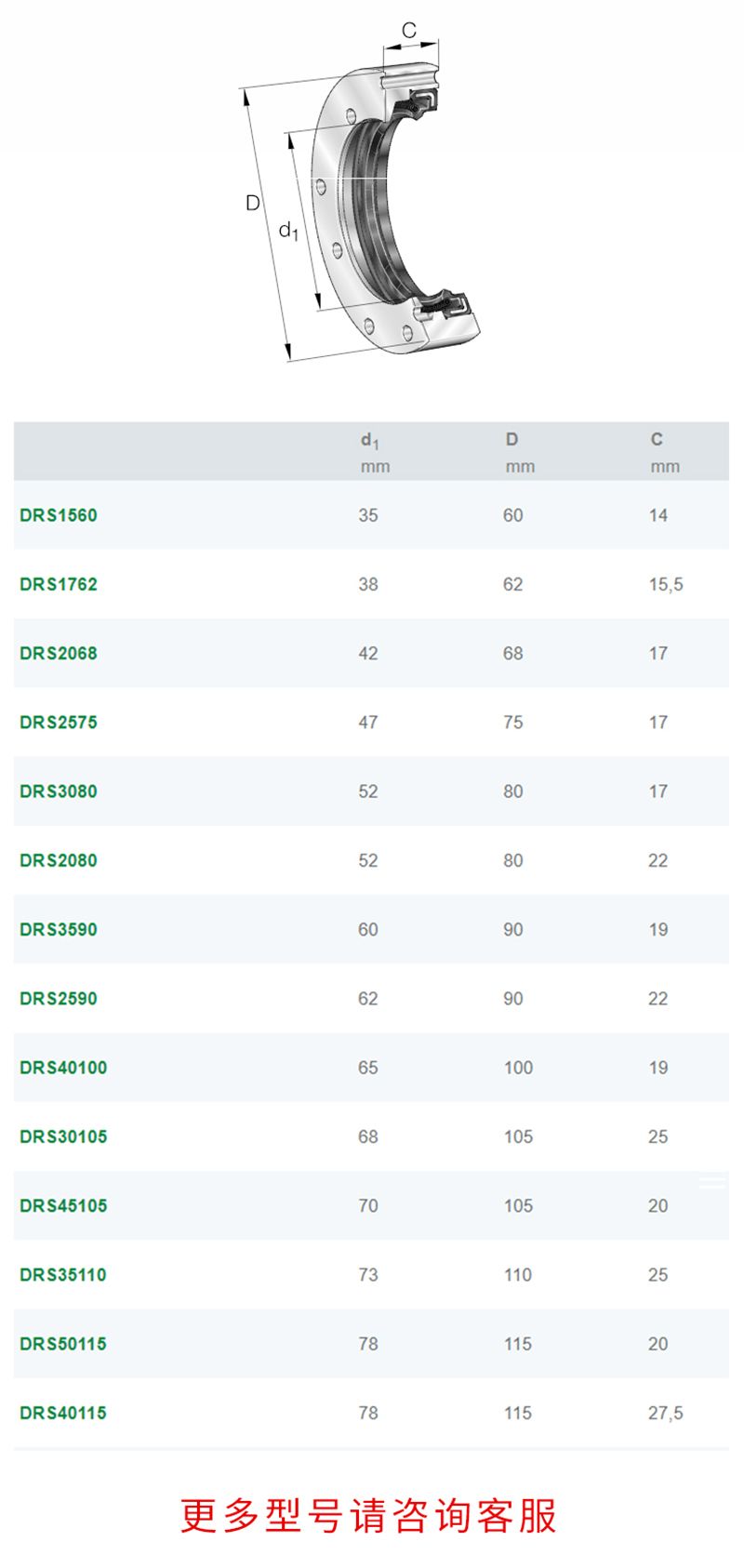

型號 | d (mm) | D (mm) | C (mm) |
DRS1560 | 35 | 60 | 14 |
DRS1762 | 38 | 62 | 15.5 |
DRS2068 | 42 | 68 | 17 |
DRS2575 | 47 | 75 | 17 |
DRS3080 | 52 | 80 | 17 |
DRS2080 | 52 | 80 | 22 |
DRS3590 | 60 | 90 | 19 |
DRS2590 | 62 | 90 | 22 |
DRS40100 | 65 | 100 | 19 |
DRS30105 | 68 | 105 | 25 |
DRS45105 | 70 | 105 | 20 |
DRS35110 | 73 | 110 | 25 |
DRS50115 | 78 | 115 | 20 |
DRS40115 | 78 | 115 | 27.5 |
